2026 Ultimate Guide to LED T8 Tube Housing with 10mm PCB: Thermal Data, 3D CAD & UL Compliance

ສະຫຼຸບສັງລວມດ້ານການບໍລິຫານ: ການປະຕິບັດທີ່ສໍາຄັນສໍາລັບຜູ້ຜະລິດ LED ການຄ້າສະຫະລັດ

ໃນອຸດສາຫະກໍາເຮັດໃຫ້ມີແສງການຄ້າໃນອາເມລິກາເຫນືອທີ່ມີການແຂ່ງຂັນສູງ, ຂອບໃບແລະປະສິດທິພາບກໍານົດຜົນສໍາເລັດ. ໃນຂະນະທີ່ຜູ້ພັດທະນາແສງສະຫວ່າງຊອກຫາການເພີ່ມປະສິດທິພາບໃນຂະນະທີ່ການຕັດຄ່າໃຊ້ຈ່າຍໃນການຜະລິດ, ຮູບແບບໂຄງສ້າງຂອງທໍ່ເສັ້ນ T8 ຍັງຄົງເປັນຕົວຂັບເຄື່ອນທີ່ເດັ່ນຊັດ. ເຮືອທຸງຂອງພວກເຮົາpremium LED T8 Tube Housing with 10mm PCBສະແດງໃຫ້ເຫັນເຖິງບາດກ້າວວິວັດທະນາການອັນໃຫຍ່ຫຼວງ. ໂດຍການປັບແຕ່ງຮອຍຕີນ extrusion ອະລູມິນຽມໂດຍສະເພາະສໍາລັບແຜ່ນວົງຈອນພິມມາດຕະຖານ 10 ມມ, ພວກເຮົາກໍາຈັດພື້ນທີ່ໂຄງສ້າງທີ່ຕາຍແລ້ວ, ຫຼຸດຜ່ອນນ້ໍາຫນັກທີ່ຢູ່ອາໃສ, ແລະຂັບໄລ່ຄ່າໃຊ້ຈ່າຍຂອງວັດຖຸດິບໂດຍບໍ່ມີການປະນີປະນອມກັບຄວາມເຂັ້ມງວດ.

ສໍາລັບຜູ້ຈັດຈໍາຫນ່າຍສະຫະລັດ, ຜູ້ຮັບເຫມົາ, ແລະຜູ້ຜະລິດອຸປະກອນຕົ້ນສະບັບ (OEMs), ຄວາມຊ່ຽວຊານນີ້ຫມາຍເຖິງການຄຸ້ມຄອງຄວາມຮ້ອນທີ່ງ່າຍຂຶ້ນ, ຄຸນລັກສະນະໄຟຟ້າທີ່ຄາດເດົາໄດ້, ແລະຄວາມເຂົ້າກັນໄດ້ໂດຍກົງກັບສາຍປະກອບ SMT (Surface Mount Technology) ຄວາມໄວສູງອັດຕະໂນມັດ. JE ສືບຕໍ່ສະຫນັບສະຫນູນການດໍາເນີນງານທົ່ວໂລກເຫຼົ່ານີ້ໃນຖານະເປັນຄູ່ຮ່ວມງານການຜະລິດຊັ້ນນໍາໃນປະເທດຈີນ, ຮັດແຄບຊ່ອງຫວ່າງລະຫວ່າງຄວາມໄວການຜະລິດທີ່ມີປະລິມານສູງແລະມາດຕະຖານມາດຕະຖານທີ່ມີຄຸນນະພາບຢ່າງລະມັດລະວັງ.

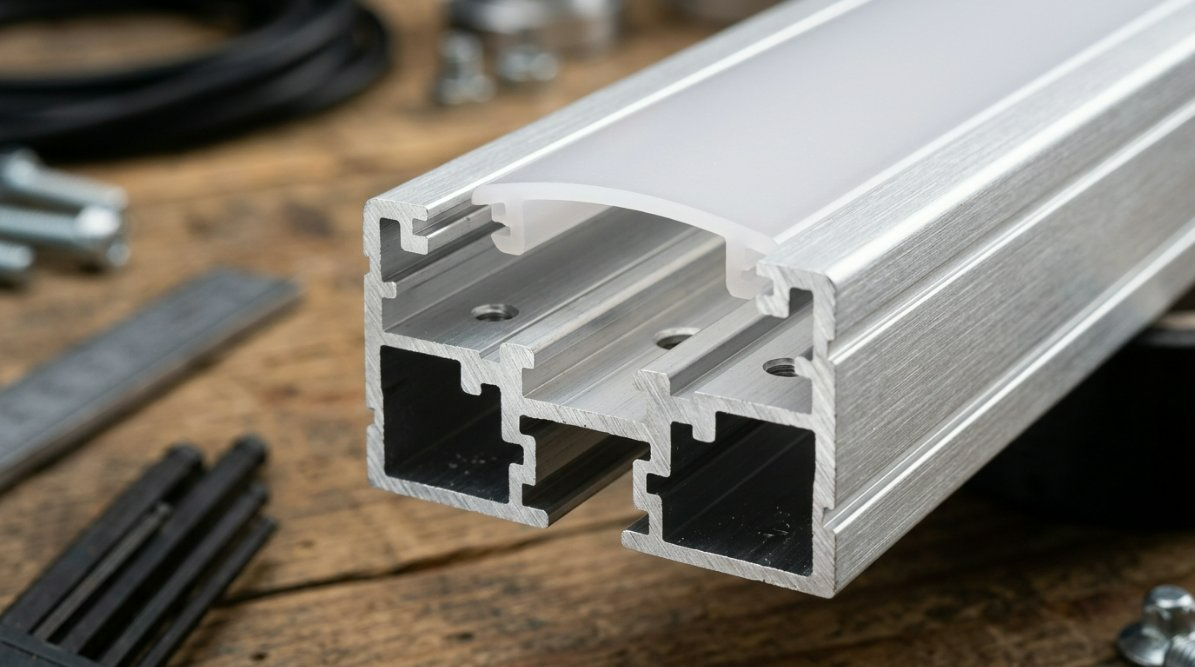

ການຈັດການຄວາມຮ້ອນແບບພິເສດ: ແນະນໍາ ThermaCore 10mm Precision Protocol

ຄໍຂວດຕົ້ນຕໍຕໍ່ກັບຄວາມທົນທານຂອງ LED ແມ່ນການເຊື່ອມໂຊມຂອງຄວາມຮ້ອນ. ເພື່ອແກ້ໄຂສິ່ງທ້າທາຍນີ້ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຜົນຜະລິດສູງ, JE ໄດ້ນໍາສະເຫນີThermaCore 10mm Precision Protocol. ວິທີການອອກແບບນີ້ເພີ່ມປະສິດທິພາບພື້ນທີ່ການຕິດຕໍ່ລະຫວ່າງ 10mm PCB carrier ແລະກະດູກສັນຫຼັງທີ່ຢູ່ອາໄສອາລູມິນຽມ AL6063-T5. ໂດຍການຮັກສາການປ່ຽນແປງຄວາມທົນທານຕ່ໍາກວ່າ 0.05 ມມ, ໂປໂຕຄອນນີ້ເພີ່ມປະສິດທິພາບການຖ່າຍທອດຄວາມຮ້ອນສູງສຸດໂດຍກົງຈາກ diodes ໄປຫາຊ່ອງທາງການລະບາຍຄວາມຮ້ອນພາຍນອກ.

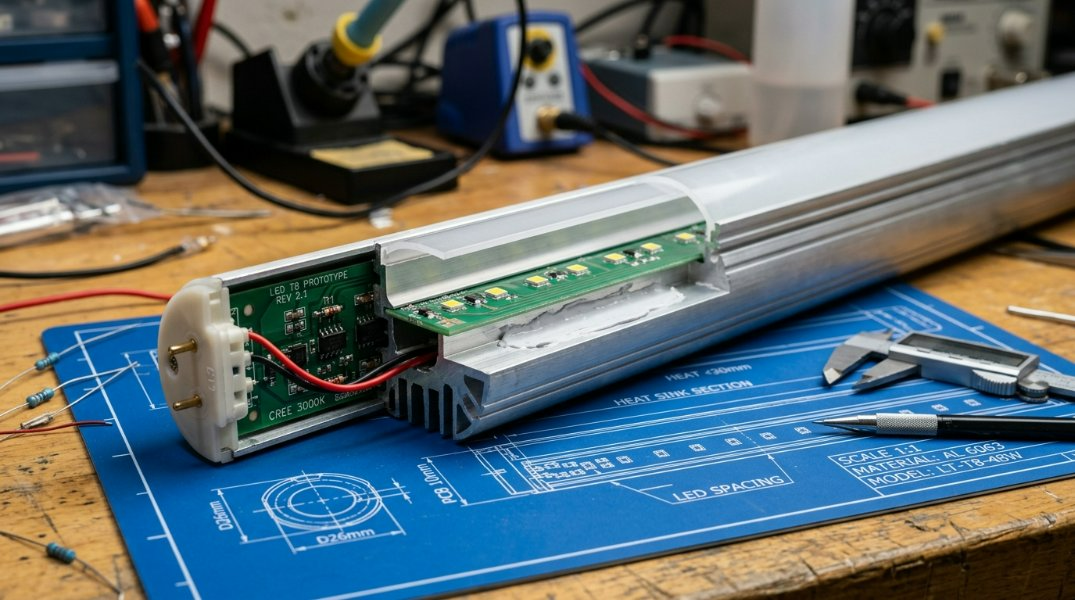

ການສ້າງຊ່ອງຫວ່າງ: ຂໍ້ມູນການກະຈາຍຄວາມຮ້ອນແບບລະອຽດ ແລະການວິເຄາະການລະບາຍຄວາມຮ້ອນ

ການນໍາໃຊ້ໂຄງສ້າງ AL6063-T5 ໂລຫະປະສົມ, ໂປຣໄຟລ໌ extrusion ຂອງພວກເຮົາເຮັດຫນ້າທີ່ເປັນເຄື່ອງລະບາຍຄວາມຮ້ອນປະສິດທິພາບສູງ. ຢູ່ໃນຫ້ອງທົດລອງ, ໄດ້ThermaCore 10mm Precision Protocolສະແດງໃຫ້ເຫັນການນໍາຄວາມຮ້ອນທີ່ປະທັບໃຈຂອງ 200 W/m·K. ລະບົບນີ້ຫຼຸດຜ່ອນຄວາມຕ້ານທານຄວາມຮ້ອນໂດຍລວມເຖິງ 18% ເມື່ອທຽບກັບເຮືອນ T8 ທົ່ວໄປ, ຫຼາຍເຫມາະທີ່ຮອງຮັບຄວາມກວ້າງຂອງ PCB ຕ່າງໆ. ພາຍໃຕ້ການດໍາເນີນການຢ່າງຕໍ່ເນື່ອງຢູ່ທີ່ 120V / 277V, ອຸນຫະພູມ junction ໃນລະດັບ LED ຍັງຄົງຢູ່ຕ່ໍາກວ່າ 65 ° C (149 ° F), ປ້ອງກັນການເສື່ອມລາຄາຂອງ lumen ແລະຮັບປະກັນອາຍຸການເກີນ 50,000 ຊົ່ວໂມງ.

ການອອກແບບເລັ່ງ: 3D CAD Model ດາວໂຫຼດສໍາລັບ Retrofits Custom

ເພື່ອຫຼຸດຜ່ອນຮອບວຽນການອອກແບບສໍາລັບທີມງານວິສະວະກໍາ, JE ສະເຫນີຮູບແບບ CAD 3D ທີ່ສົມບູນແບບ (ມີຢູ່ໃນຮູບແບບ STP, STEP, ແລະ DWG). ຮູບແບບດິຈິຕອລທີ່ຊັດເຈນເຫຼົ່ານີ້ອະນຸຍາດໃຫ້ສ້າງຕົວແບບຢ່າງລວດໄວ, ຊ່ວຍໃຫ້ວິສະວະກອນສາມາດດໍາເນີນການວິເຄາະຄວາມຮ້ອນແບບຈໍາກັດ (FEA) ແລະການກວດສອບຄວາມສອດຄ່ອງທາງດ້ານຮ່າງກາຍກ່ອນທີ່ຈະເລີ່ມການຜະລິດປະລິມານ. ການເຊື່ອມໂຍງໂຄງສ້າງນີ້ແມ່ນກຸນແຈສໍາຄັນໃນການພັດທະນາອຸປະກອນໄຟສາຍເສັ້ນທີ່ຍືດຫຍຸ່ນ, ທົນທານສໍາລັບການປະມູນທີ່ມີການແຂ່ງຂັນ.

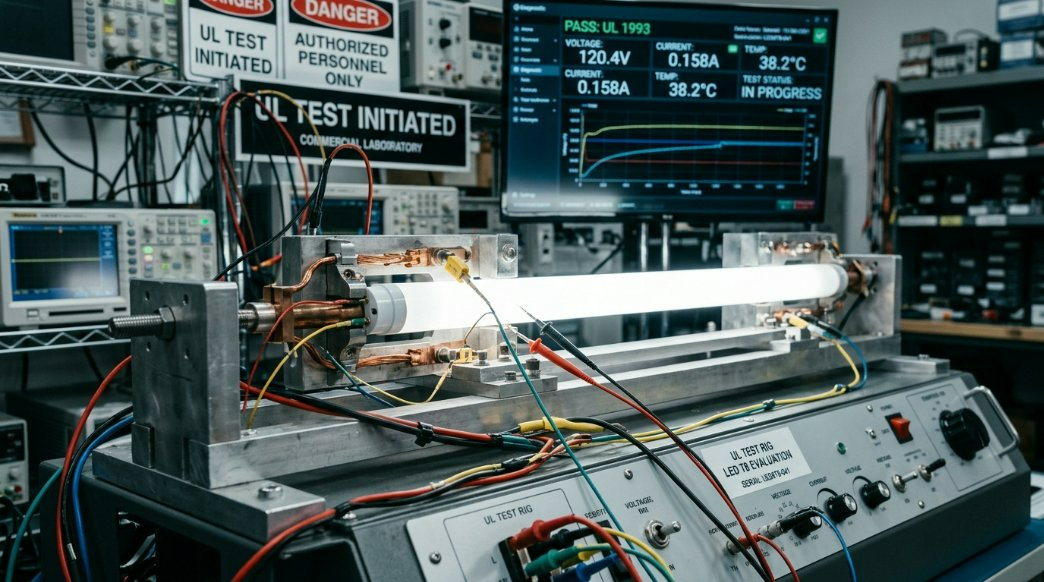

ການປະຕິບັດຕາມກົດລະບຽບຂອງສະຫະລັດ: ການນໍາທາງ 2026 ມາດຕະຖານ UL ແລະຂໍ້ມູນຈໍາເພາະ DLC V6.0

ການນໍາເຂົ້າແລະຈໍາຫນ່າຍຜະລິດຕະພັນແສງສະຫວ່າງການຄ້າໃນອາເມລິກາເຫນືອຮຽກຮ້ອງໃຫ້ມີການຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດໃນກອບຄວາມປອດໄພແລະປະສິດທິພາບ. ການເລືອກອົງປະກອບຍ່ອຍທີ່ສອດຄ່ອງແມ່ນສໍາຄັນໃນເວລາທີ່ສະຫມັກຂໍເອົາການຮັບຮອງ UL 1598 (Luminaires) ແລະ UL 1993 (Self-Ballasted Lamps). JE ຂອງJE's custom T8 ລະບົບທີ່ຢູ່ອາໄສທໍ່ LEDໃຊ້ວັດຖຸດິບໂພລີຄາບອນ (PC) ທີ່ມີຜົນກະທົບສູງ, ທົນທານຕໍ່ໄຟໄຫມ້ທີ່ຕອບສະຫນອງການຈັດປະເພດການຕິດໄຟຂອງ UL 94 V-0.

ຮັບປະກັນຄວາມເຂົ້າກັນໄດ້ຂອງ FCC, CE, ແລະ RoHS ສໍາລັບຕະຫຼາດອາເມລິກາ

ນອກເຫນືອຈາກການປະຕິບັດຄວາມຮ້ອນ, ຄວາມເຂົ້າກັນໄດ້ຂອງແມ່ເຫຼັກໄຟຟ້າ (EMC) ແລະຄວາມປອດໄພດ້ານສິ່ງແວດລ້ອມແມ່ນສໍາຄັນສໍາລັບສັນຍາຂອງເທດສະບານແລະບໍລິສັດຂະຫນາດໃຫຍ່. ທີ່ຢູ່ອາໄສຂອງພວກເຮົາຖືກສ້າງຂຶ້ນເພື່ອປ້ອງກັນຄົນຂັບຄວາມຖີ່ສູງຢ່າງມີປະສິດທິພາບ, ອໍານວຍຄວາມສະດວກໃນການປະຕິບັດຕາມຂໍ້ຈໍາກັດຂອງ FCC Part 15 Class B. ນອກຈາກນັ້ນ, ວັດສະດຸທັງຫມົດທີ່ໃຊ້ໃນຂະບວນການຜະລິດຂອງ JE ໄດ້ຮັບການຢັ້ງຢືນ CE ຢ່າງເຕັມສ່ວນແລະສອດຄ່ອງກັບ RoHS, ຮັບປະກັນວ່າພວກມັນບໍ່ມີສານອັນຕະລາຍທີ່ຖືກຈໍາກັດແລະເຮັດໃຫ້ການອະນຸມັດລະບົບຕ່ອງໂສ້ການສະຫນອງລະຫວ່າງປະເທດງ່າຍດາຍ.

ຄໍາແນະນໍາດ້ານເຕັກນິກ: ມາດຕະຖານທຽບກັບ High-Output 10mm PCB Housings Matrix

ຜະລິດຕະພັນຂອງພວກເຮົາມີຕົວເລືອກການຕັ້ງຄ່າຫຼາຍຢ່າງທີ່ອອກແບບມາເພື່ອຕອບສະໜອງຄວາມຕ້ອງການດ້ານສະຖາປັດຕະຍະກຳທີ່ຫຼາກຫຼາຍ. ຂ້າງລຸ່ມນີ້ແມ່ນຕາຕະລາງໂຄງສ້າງທີ່ສະແດງໃຫ້ເຫັນຄຸນລັກສະນະທາງວິຊາການຂອງມາດຕະຖານຂອງພວກເຮົາແລະຮູບແບບນ້ໍາຜົນຜະລິດສູງ:

ການປະຕິບັດຂັ້ນຕອນໂດຍຂັ້ນຕອນ Tutorial: ສະພາແຫ່ງນ້ໍາ 4 ຂັ້ນຕອນສໍາລັບເຮືອນ T8

ການຮັກສາປະທັບຕາທີ່ມີລະດັບ IP67 ສູງໃນໂປຣໄຟລ໌ເສັ້ນຮຽກຮ້ອງໃຫ້ມີການກະກຽມຢ່າງລະມັດລະວັງແລະການປະຕິບັດທີ່ແນ່ນອນ. ປະຕິບັດຕາມຂັ້ນຕອນການຕິດຕັ້ງສີ່ຂັ້ນຕອນທີ່ໄດ້ຮັບການສະຫນັບສະຫນູນຈາກຜູ້ຊ່ຽວຊານນີ້ເພື່ອຄວາມຫນ້າເຊື່ອຖືສູງສຸດ.

ຂັ້ນຕອນທີ 1: Precision 10mm PCB Insertion and thermal Paste Application

ເຮັດຄວາມສະອາດຊັ້ນພື້ນເຮືອນອາລູມິນຽມຢ່າງລະອຽດໂດຍໃຊ້ isopropyl alcohol ເພື່ອເອົາຂີ້ຝຸ່ນແລະນໍ້າມັນອອກ. ນຳໃຊ້ແຜ່ນຢາງບາງໆ, ແມ້ແຕ່ແຜ່ນຄວາມຮ້ອນທີ່ບໍ່ເປັນຕົວນໍາ ຫຼືໃຊ້ເທບກາວທີ່ມີຄວາມຮ້ອນສູງສົ່ງລົງລຸ່ມຊ່ອງກາງ. ເລື່ອນ PCB 10mm ເຂົ້າໄປໃນຊ່ອງສຽບຢ່າງລະມັດລະວັງ, ໃຫ້ແນ່ໃຈວ່າມັນນອນຢູ່ຮາບພຽງໂດຍບໍ່ມີຖົງລົມຢູ່ລຸ່ມ.

ຂັ້ນ​ຕອນ​ທີ 2​: ການ​ຮັບ​ປະ​ກັນ Polycarbonate (PC​) ປົກ Diffuser​

ຈັດວາງຝາປິດ PC ທີ່ກະຈາຍຢູ່ພາຍໃນຊ່ອງລັອກໂຄງສ້າງ. ເລື່ອນ ຫຼືກົດຝາປິດໃສ່ຢ່າງແໜ້ນໜາ ຈົນກວ່າມັນຈະຕິດຢູ່ບ່ອນ. ໃຫ້ແນ່ໃຈວ່າຄວາມສອດຄ່ອງແມ່ນສອດຄ່ອງຕາມຄວາມຍາວທັງຫມົດຂອງທໍ່ເພື່ອປ້ອງກັນຄວາມກົດດັນໂຄງສ້າງທີ່ບໍ່ເທົ່າທຽມກັນໃນອົງປະກອບພາຍໃນ.

ຂັ້ນຕອນທີ 3: IP67 Waterproofing ແລະ End-Cap Resealing Process

ສັກຊີລິໂຄນຊັ້ນດີ, ຮັກສາຄວາມເປັນກາງເຂົ້າໄປໃນຫ້ອງພັກຜ່ອນຂອງຝາປິດທ້າຍກັນນໍ້າ. ປ້ອນ​ສາຍ​ເຊື່ອມ​ຕໍ່​ຜ່ານ​ຊ່ອງ​ທາງ​ຢາງ​ຢາງ​ພາຍ​ໃນ​ແລະ​ກົດ​ຝາ​ປິດ​ທ້າຍ​ກັບ​ໜ້າ​ທີ່​ຖືກ​ຕັດ​ຂອງ​ອາ​ລູ​ມິ​ນຽມ​ອາ​ລູ​ມິ​ນຽມ. ຮັບປະກັນການປະກອບດ້ວຍຮາດແວຕິດຕັ້ງສະແຕນເລດ.

ຂັ້ນຕອນທີ 4: ການເຊື່ອມຕໍ່ Pin ສຸດທ້າຍແລະການທົດສອບ Dielectric

ປະຕິບັດການທົດສອບຄວາມຕ້ານທານໄຟຟ້າແລະ dielectric ທົນທານຕໍ່ (ໂດຍທົ່ວໄປເອີ້ນວ່າການທົດສອບ Hi-Pot) ເພື່ອກວດສອບວ່າບໍ່ມີເສັ້ນທາງແຮງດັນສູງວົງຈອນສັ້ນເຂົ້າໄປໃນການ extrusion ອາລູມິນຽມ. ກວດກາເບິ່ງລູກປັດຊິລິໂຄນອ້ອມຮອບບໍລິເວນຝາປິດທ້າຍເພື່ອຮັບປະກັນການປະທັບຕາ hermetic ທີ່ສົມບູນ.

ຄູ່ມືການຄິດໄລ່ທາງຄະນິດສາດ & ໄຟຟ້າສໍາລັບ T8 Custom Lengths

ວິສະວະກໍາການຕິດຕັ້ງທີ່ກໍາຫນົດເອງທີ່ເຂັ້ມແຂງຮຽກຮ້ອງໃຫ້ມີຄວາມເຂົ້າໃຈຢ່າງລະອຽດກ່ຽວກັບຂອບເຂດຈໍາກັດຄວາມຮ້ອນກົນຈັກແລະນະໂຍບາຍດ້ານພະລັງງານ. ຫຼີກລ້ຽງຄວາມລົ້ມເຫຼວຂອງລະບົບໂດຍການໃຊ້ກອບຄະນິດສາດສະເພາະຂ້າງລຸ່ມນີ້.

ສູດການສະຫນອງພະລັງງານ Load ແລະຄໍານວນ Wattage ທີ່ແນ່ນອນຕໍ່ຕີນ

ເພື່ອຮັບປະກັນການຕິດຕັ້ງທີ່ປອດໄພ, ມີຄວາມຫມັ້ນຄົງ, ວິສະວະກອນຕ້ອງຄິດໄລ່ຄວາມຕ້ອງການພະລັງງານສະສົມແລະອອກຈາກຫ້ອງຄວາມປອດໄພສໍາລັບການສະຫນອງພະລັງງານ (ໂດຍປົກກະຕິ 20% ສໍາລັບຄົນຂັບຊັ້ນ 2 ພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດຢ່າງຕໍ່ເນື່ອງ).

1. ຄິດໄລ່ທັງໝົດ Linear Footages:
   L_total = (ປະລິມານທໍ່) x (ຄວາມຍາວຫົວໜ່ວຍເປັນຕີນ)

2. ກໍານົດການບໍລິໂພກພະລັງງານສູງສຸດ (P_max):
   P_max = L_total x P_ft
   ບ່ອນທີ່ P_ft = Power Draw ຕໍ່ຕີນ (ເຊັ່ນ: 4.5 ວັດ/ft ສໍາລັບປະສິດທິພາບສູງ 10mm PCBs)

3. ຄິດໄລ່ຄວາມອາດສາມາດຕໍາ່ສຸດຂອງ Driver (P_driver):
   P_driver = P_max x 1.20 (ລວມທັງມາດຕະຖານຄວາມປອດໄພ 20% ຂອບໃບໜ້າ)

ຕົວຢ່າງ:
   ໃຫ້ 100 ຫນ່ວຍຂອງ 4ft T8 tubes ແລ່ນຢູ່ທີ່ 4.5W ຕໍ່ຕີນ:
   L_total = 100 x 4 = 400 ຟຸດ
   P_max = 400 x 4.5 = 1,800 ວັດ
   P_driver = 1,800 x 1.20 = 2,160 Watts ຄວາມສາມາດໃນການສະສົມທີ່ຕ້ອງການ.

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

ທີ່ຢູ່ອາໄສ PCB T8 10mm ເຫມາະສົມກັບລະບົບນິເວດຂອງ Smart Home (Matter, Apple HomeKit, Amazon Alexa) ບໍ?

ແມ່ນແລ້ວ. ເນື່ອງຈາກວ່າເຮືອນຂອງພວກເຮົາແມ່ນ enclosures ທາງກາຍະພາບທີ່ອອກແບບມາເພື່ອສະຫນັບສະຫນູນມາດຕະຖານ 10mm ແຖບ LED, ຄວາມເຂົ້າກັນໄດ້ແມ່ນຂຶ້ນກັບໄດເວີ LED ແລະເຄື່ອງຄວບຄຸມທີ່ທ່ານເລືອກທັງຫມົດ. ໂດຍການເພີ່ມພື້ນທີ່ພາຍໃນດ້ວຍ Matter-compatible ຫຼື Zigbee-enabled 10mm smart strips, you can integrated your T8 linear lighting system with any modern smart home platforms.

ຄວາມທົນທານຂອງການຕັດທີ່ແນ່ນອນແລະໄລຍະຫ່າງຕໍ່ແມັດສໍາລັບແຖບ LED 10mm ແມ່ນຫຍັງ?

ຄວາມທົນທານຂອງການຕັດແລະຕົວກໍານົດການໄລຍະຫ່າງແມ່ນຄຸ້ມຄອງໂດຍການອອກແບບ PCB ທີ່ທ່ານເລືອກ. ໂຄງສ້າງ, ການ extrusion ອາລູມິນຽມຊັ້ນນໍາຂອງ JE ຖືກຕັດໃຫ້ມີຄວາມທົນທານທາງດ້ານຮ່າງກາຍທີ່ຊັດເຈນຂອງ +/- 0.5mm. ພວກເຮົາແນະນຳໃຫ້ທີມງານວິສະວະກອນປ່ອຍຊ່ອງຫວ່າງຢ່າງໜ້ອຍ 1.5 ມມ ຢູ່ແຕ່ລະປາຍທໍ່ເພື່ອໃຫ້ມີຮ່ອງຮອຍທອງແດງທີ່ປອດໄພ ແລະສ່ວນຫົວເຊື່ອມຕໍ່ຢູ່ປາຍຍອດ.

ຄໍາແນະນໍາດ້ານຄວາມປອດໄພທີ່ສໍາຄັນສໍາລັບການຮັກສາການຢັ້ງຢືນ IP67 / IP68 Flex ແມ່ນຫຍັງ?

ເພື່ອຮັກສານ້ໍາ IP67 / IP68 ສູງແລະທົນທານຕໍ່ຂີ້ຝຸ່ນຕະຫຼອດຊີວິດການບໍລິການທີ່ຍາວນານ, ທ່ານຕ້ອງໃຊ້ສານເຄືອບຊິລິໂຄນທີ່ມີຄຸນະພາບສູງທີ່ເປັນກາງເພື່ອບໍ່ໃຫ້ຮ່ອງຮອຍຂອງທອງແດງ. ກວດສອບສະເໝີວ່າສາຍໄຟພາຍນອກຖືກສົ່ງຕໍ່ຢ່າງປອດໄພຜ່ານຕ່ອມຢາງບັນເທົາຄວາມເມື່ອຍລ້າລະດັບອຸດສາຫະກໍາ, ແລະດໍາເນີນການທົດສອບຄວາມແຕກຕ່າງຂອງຄວາມກົດດັນໃນຊຸດຕົວຢ່າງເພື່ອກວດສອບຄວາມສົມບູນຂອງປະທັບຕາ.

ຍົກລະດັບການຜະລິດຂອງເຈົ້າ: ຮ່ວມມືກັບພວກເຮົາທີ່ https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html

ບໍ່ວ່າທ່ານກໍາລັງອອກແບບອຸປະກອນສໍາລັບສວນກ້າເບ້ຍທີ່ລະອຽດອ່ອນ, ສະພາບແວດລ້ອມອຸດສາຫະກໍາເຢັນ, ຫຼືໂຄງການສະຖາປັດຕະຍະກໍາທີ່ທັນສະໄຫມ, ການເຮັດວຽກກັບຜູ້ຜະລິດທີ່ມີປະສົບການເຮັດໃຫ້ຄວາມແຕກຕ່າງທັງຫມົດ. ສຳຫຼວດການອຸທິດຕົນຂອງພວກເຮົາທີ່ຢູ່ອາໄສທໍ່ LED T8 ກັບປະຕູດ້ານວິຊາການ 10mm PCBເພື່ອທົບທວນຄືນແຜນຜັງທາງສະຖາປັດຕະຍະກໍາແບບລະອຽດ, ການຄັດເລືອກແບບ anodizing ທີ່ກໍາຫນົດເອງ, ແລະໂຄງສ້າງການຈັດສົ່ງຈໍານວນຫລາຍ.
